• Настраиваем визуализацию результатов проекта: работаем с картой

    • Видео-тьюториал по теме «Настраиваем визуализацию результатов проекта: работаем с картой».

      Перейти ко всем видео-тьюториалам.

    • Чувствуете в себе силы создать собственный исследовательский проект, способный заинтересовать других участников? Отлично! Для этого в ГлобалЛаб есть «Конструктор проектов».

    • 1. Перед началом работы авторизуйтесь на сайте ГлобалЛаб (1).

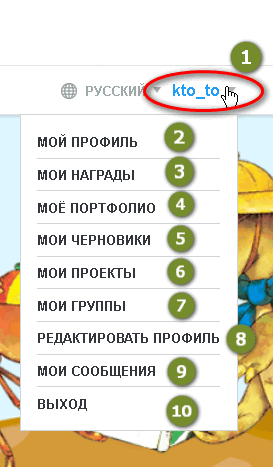

      Рис. 1. Авторизованный пользователь и меню пользователя

    • 2. Чтобы продолжить работу со своим черновиком проекта, авторизуйтесь на сайте под своим именем (1). Откройте выпадающее меню, щёлкнув по своему имени пользователя, и перейдите в раздел «Мой профиль» (2).

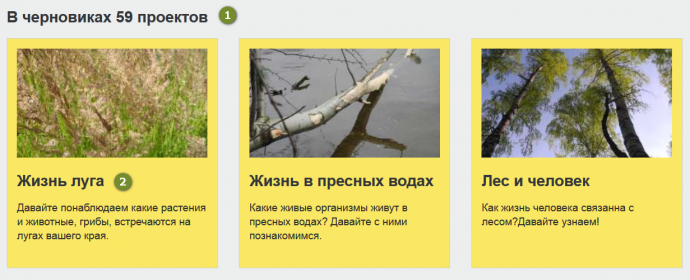

    • 3. Найдите карточку черновика проекта в разделе «В черновиках…» (1) и щёлкните по этой карточке (2).

      Рис. 2. Черновики в профиле пользователя

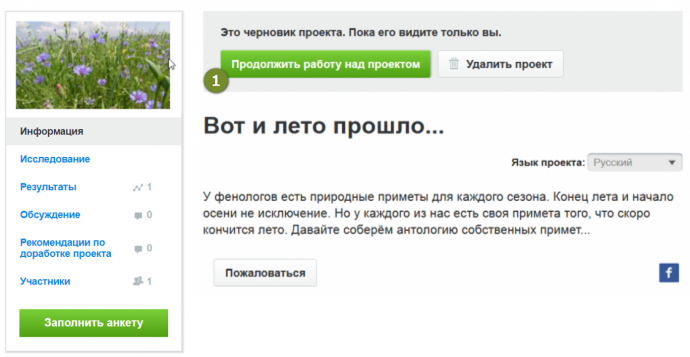

    • 4. Откроется страница информации проекта-черновика (режим просмотра проекта). Нажмите кнопку «Продолжить работу над черновиком» (1).

      Рис. 3. Просмотр черновика

    • 5. Вы открыли свой черновик в режиме конструктора проектов. Перейдите во вкладку «Результаты», здесь мы настраиваем отображение результатов исследования.

    • 6. Отразить результаты исследования в системе ГлобалЛаб можно с помощью следующих виджетов (средств просмотра и анализа результатов):

      • «Карта» позволяет отобразить данные в виде иконок или цветных фигур, связанных с определённым местоположением (1).
      • «Галерея» показывает иллюстрации проекта в виде небольших превью и полноразмерных изображений (2).
      • «График» помогает продемонстрировать зависимость между различными данными (3).
      • «Диаграмма Венна» позволяет работать с пересечением множеств (4).
      • «Список текстов» отображает содержание текстовых полей (5).
      • «Облако слов» отображает ответы на вопросы типа «Строка» (6).
      • «Список анкет» (7) – это виджет, в котором отображаются все анкеты, отправленные в проект.

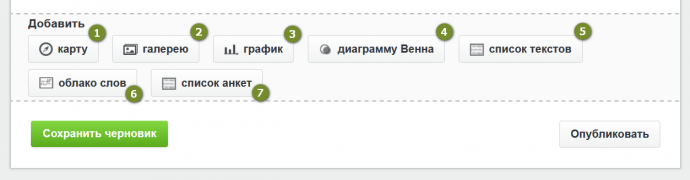

    • 7. Новые виджеты добавляются кнопками во вкладке «Результаты»

      Рис. 4. Кнопки добавления виджетов

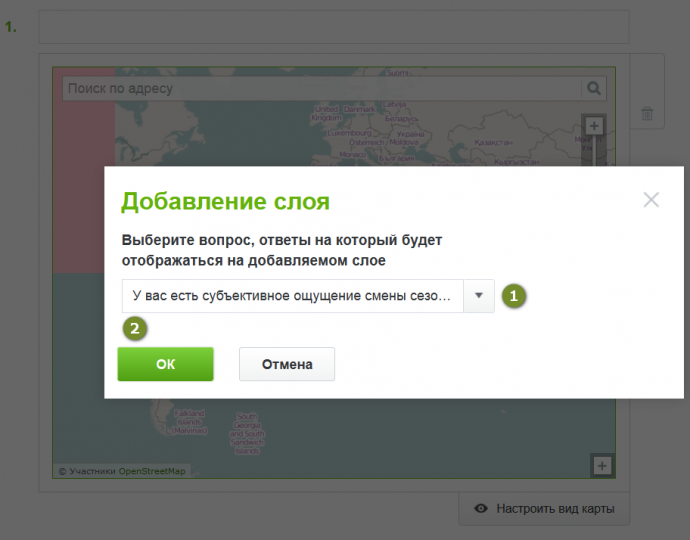

    • 8. Выбираем виджет, который хотим добавить, и нажимаем на его кнопку. Например, выберем карту. На открывшейся карте появилось дополнительное диалоговое окно для выбора вопроса карты. В выпадающем меню (1) вы увидите список вопросов, которые вы создали для анкеты. Вам надо выбрать тот вопрос, который будет отражаться на переднем плане вашей карты, то есть на её первом слое. Важно не перегрузить виджет, поэтому не стремитесь поместить все вопросы на одну карту: добавьте только те слои, которые вам необходимы. Выбрав вопрос, нажмите клавишу «ОК» (2).

      Рис. 5. Анкета с добавлением вопроса в новый слой

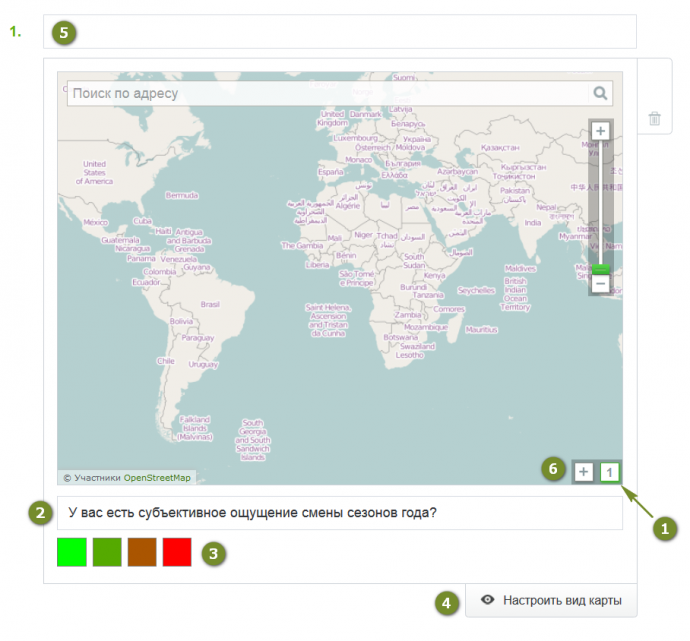

    • 9. Выбранный вами вопрос привязан к карте и отображён на её первом слое (1). Рядом с цифрой «1» есть значок плюсика (6), который позволит добавить на эту же карту другие вопросы. Координаты той информации, которую загружают участники ГлобалЛаб в проект, соответствуют данным первого вопроса анкеты – карты с местоположением. В строке над картой (5) надо написать название для этой карты, исходя из того, какие результаты на ней отображены.

      Рис. 6. Карта с результатами в режиме конструктора

    • 10. Нужно ввести название для этой группы результатов – ответов на конкретный вопрос. Если участник начал знакомство с проектом с результатов исследования, то ему должно быть понятно, что показано на этой карте. По умолчанию название каждого слоя карты соответствует формулировке вопроса, который к нему привязан (2). Вместо текста вопроса можно придумать любое название для этого слоя. По умолчанию варианты ответа отображаются цветными фигурами (3). Настроить цвет фигур или заменить их на иконки, которые вы разместили в анкете, можно во вкладке «Настроить вид карты» (4).

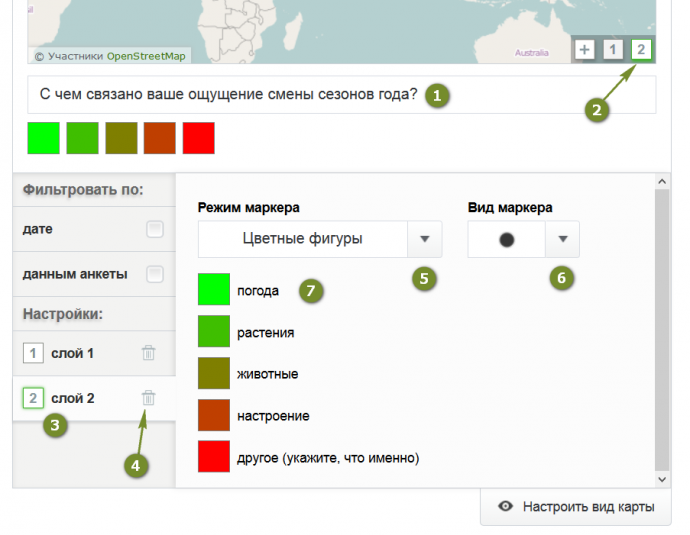

    • 11. Откроем вкладку «Настроить вид карты». Активный слой подсвечен на карте (2), в меню настройки (3), текст вопроса отображается в подписи к карте (1). Слой с карты можно удалить (вместе с привязанным к нему вопросом) (4).

      Внимание! Визуализацию ответов на вопрос с карты надо удалить (4) в том случае, если вы сам вопрос в анкете решили изменить (или даже совсем удалить). Пока вопрос используется для показа результатов, изменить его невозможно.

      Рис. 7. Настройка отображения результатов в слое карты

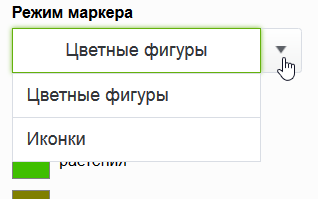

    • 12. В меню (5) выбираете режим представления данных: Цветные фигуры (по умолчанию) или Иконки. Если вы выбираете Иконки, то для каждого варианта ответа появляется та иконка, которую вы в этот вариант ответа загрузили.

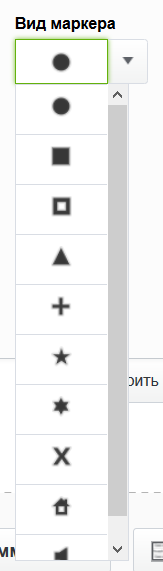

    • 13. В меню (6) выбираете вид маркера.

    • 14. Цвет каждой отдельной фигуры настраивается щелчком по цветному квадарату (7)

      Рис. 8. Выбор режима маркера

      Рис. 9. Выбор вида маркера

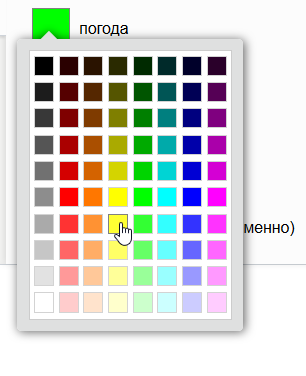

      Рис. 10. Выбор цвета маркера

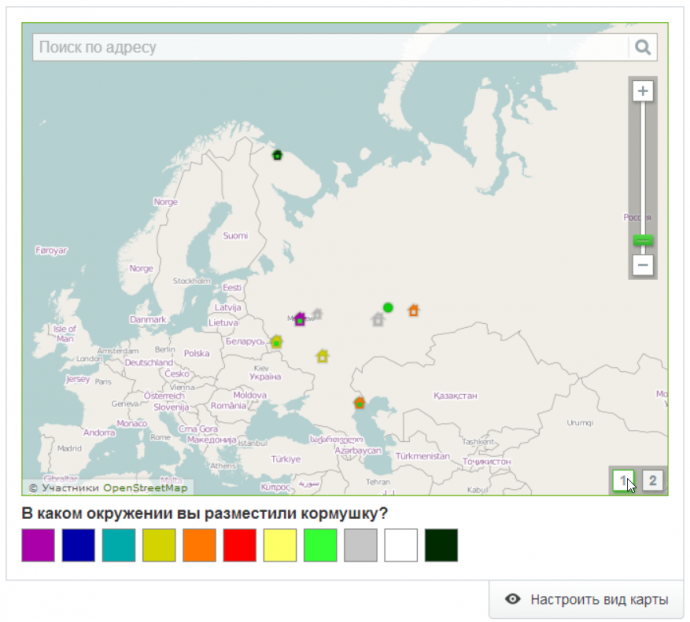

      Видов маркеров много. Связано это с тем, что для отображения на разных слоях карты информации, обозначенной цветными фигурами, вам может понадобиться сделать два маркера, которые накладываются друг на друга.

      Рис. 11. Наложение маркеров

      Например, здесь в окошках домов, изображающих местоположение кормушки для птиц (мегаполис, крупный город, средний город и т.п.), видно расположенный «глубже» на карте слой. На нём отображается расстояние от этой точки до зелёных зон населённого пункта.

      Каждый автор сам подбирает цвет и возможности наложения разных видов маркеров-цветных фигур друг на друга.

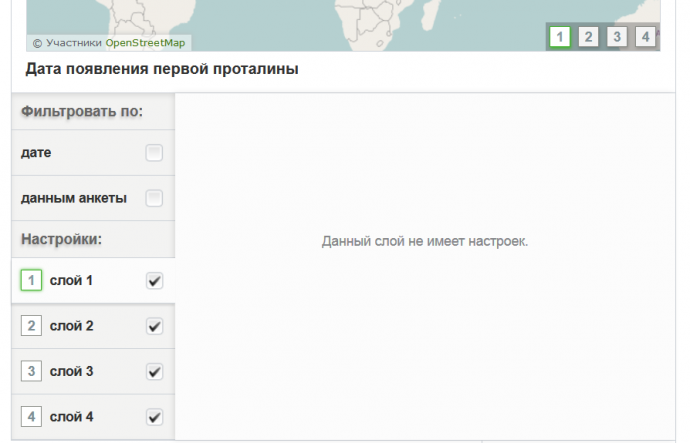

    • 15. У каждого слоя есть свои настройки, однако в отдельных случаях вы не сможете ничего поменять. Например, если слой включает фотографии или текстовые поля, то настроить его нельзя.

      Рис. 12. Слой карты, не имеющий настроек

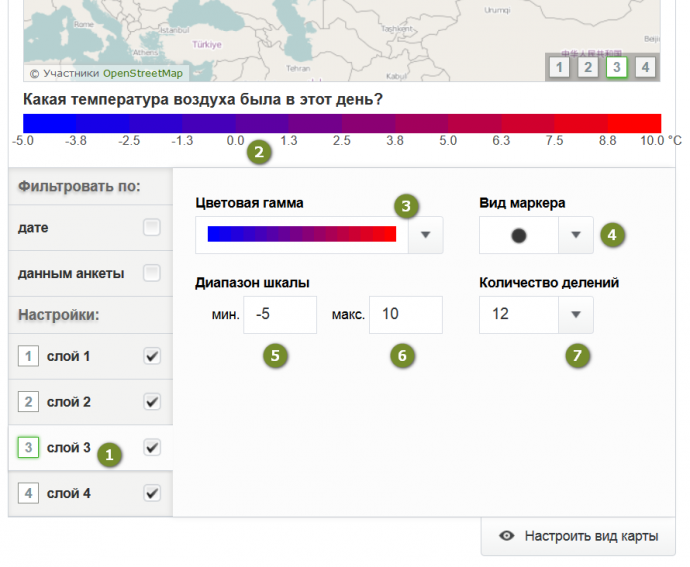

    • 16. Если в вашей анкете есть вопрос, требующий введение цифр, то вам будет предложено настроить шкалу. После того, как вы добавили в качестве слоя на карту вопрос, предполагающий ответ в числовой форме, у вас сразу появится шкала с настройками по умолчанию (2). Чтобы отредактировать шкалу, откройте вкладку «настроить карту» и выберите слой с числовым значением (1). Вы можете выбрать цветовую гамму своей шкалы (3), вид маркера (4). Вы можете установить минимальное (5) и максимальное (6) значение шкалы. Количество делений шкалы тоже настраивается автором проекта (7).

      Рис. 13. Настройка шкалы

    • Внимание:

      Обязательно обращайте внимание на стилистическую оправданность цвета шкалы. Например, если вы собираете данные о температуре от +5 до –5°С, то вам подойдёт шкала от красного к синему, а если ваша температура от –5 до +5°С, то схема должна отражаться наоборот, от синего к красному.

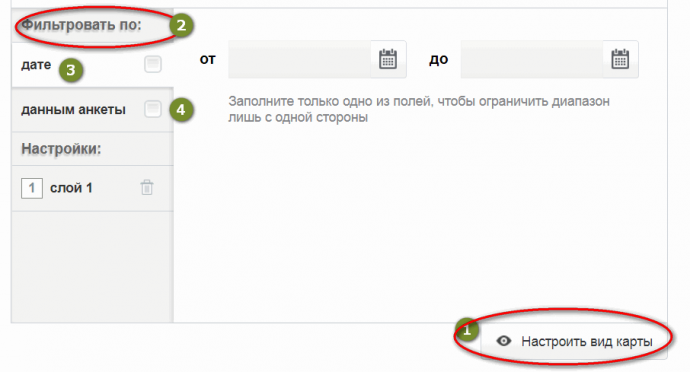

    • Как и в других виджетах вы можете выбрать, какие результаты отображать на вашей карте. Для этого в блоке «Настроить вид карты» (1) есть группа вкладок «Фильтровать по» (2).

      Выберите необходимую вкладку «Фильтровать по дате» (3) или «Фильтровать по результатам» (4).

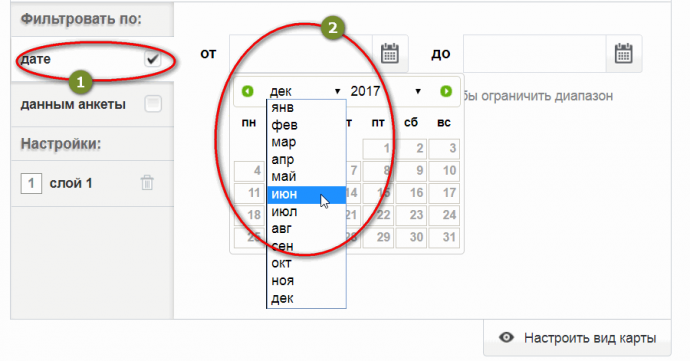

      Чтобы активировать фильтр, отметьте нужный параметр галочкой. Сейчас мы активировали фильтрацию результатов по дате (1). На вкладке надо с помощью календаря установить интервал от определённой даты до определённой даты. В результате на карте будут отображаться только результаты за выбранный интервал времени.

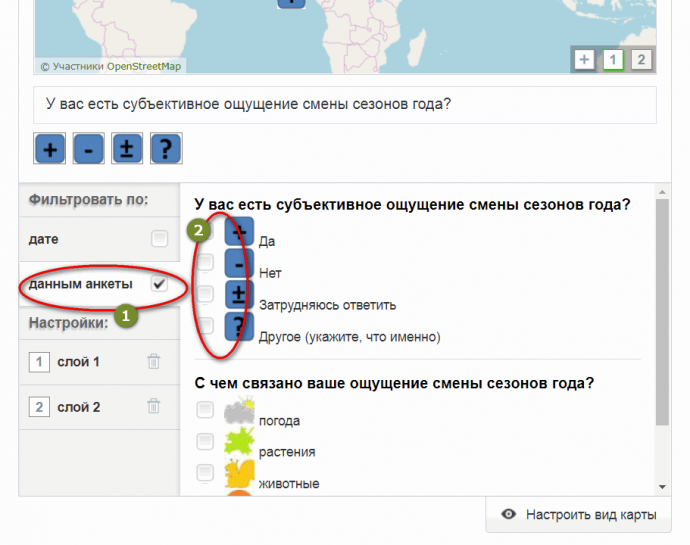

      Вторая вкладка в фильтре результатов называется «Фильтровать по данным анкеты» (1). После активации фильтра вы увидите во вкладке все вопросы вашей анкеты и сможете выбрать те варианты ответов, которые хотите отображать на карте (2).

      Такие же фильтры есть на странице «Результаты» опубликованного проекта. Но если вы сами настроите фильтрацию результатов в проекте в режиме конструктора (причём это можно сделать как до публикации проекта, так и в уже опубликованном проекте, в котором содержится много данных) и сохраните свой проект, то все участники проекта в разделе результаты будут видеть только отмеченные вами данные.

      Обратите на это внимание при настройке результатов своего проекта, если вы хотите, чтобы все данные проекта были видны или наоборот отображалась только часть данных.

    • Настроить отображение результатов проекта можно после публикации проекта, поэтому не огорчайтесь, если что-то не получилось с первого раза и обязательно продолжайте работать с разделом конструктора «Результаты».

    • Мы всегда рады новым пользовательским проектам участников ГлобалЛаб!
