• Настраиваем визуализацию результатов проекта: работаем с графиками

    • Видео-тьюториал по теме «Настраиваем визуализацию результатов проекта: работаем с графиками».

      Перейти ко всем видео-тьюториалам.

    • Чувствуете в себе силы создать собственный исследовательский проект, способный заинтересовать других участников? Отлично! Для этого в ГлобалЛаб есть «Конструктор проектов».

    • 1. Перед началом работы авторизуйтесь на сайте ГлобалЛаб (1).

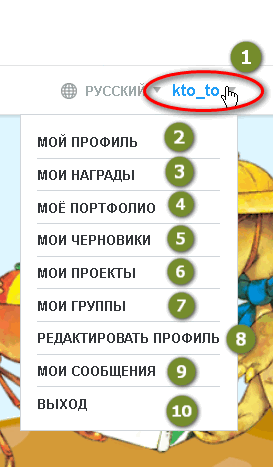

      2. Чтобы продолжить работу со своим черновиком проекта, авторизуйтесь на сайте под своим именем (1). Откройте выпадающее меню, щёлкнув по своему имени пользователя, и перейдите в раздел «Мой профиль» (2).

      Рис. 1. Авторизованный пользователь и меню пользователя

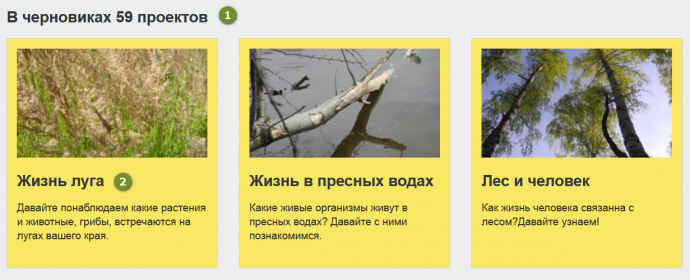

    • 3. Найдите карточку черновика проекта в разделе «В черновиках…» (1) и щёлкните по этой карточке (2).

      Рис. 2. Черновики в профиле пользователя

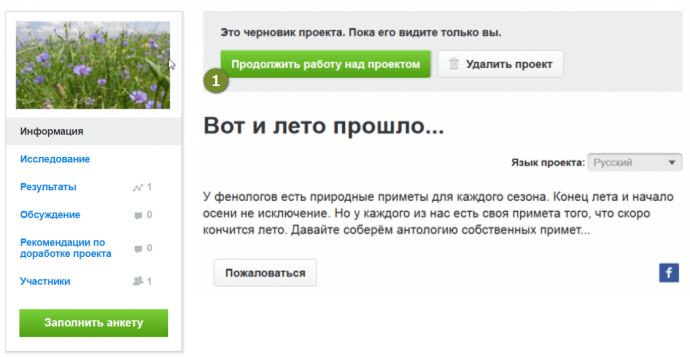

    • 4. Откроется страница информации проекта-черновика (режим просмотра проекта). Нажмите кнопку «Продолжить работу над черновиком» (1).

      Рис. 3. Просмотр черновика

    • 5. Вы открыли свой черновик в режиме конструктора проектов. Перейдите во вкладку «Результаты», здесь мы настраиваем отображение результатов исследования.

    • 6. Отразить результаты исследования в системе ГлобалЛаб можно с помощью следующих виджетов (средств просмотра и анализа результатов):

      • «Карта» позволяет отобразить данные в виде иконок или цветных фигур, связанных с определённым местоположением (1).
      • «Галерея» показывает иллюстрации проекта в виде небольших превью и полноразмерных изображений (2).
      • «График» помогает продемонстрировать зависимость между различными данными (3).
      • «Диаграмма Венна» позволяет работать с пересечением множеств (4).
      • «Список текстов» отображает содержание текстовых полей (5).
      • «Облако слов» отображает ответы на вопросы типа «Строка» (6).
      • «Список анкет» (7) – это виджет, в котором отображаются все анкеты, отправленные в проект.

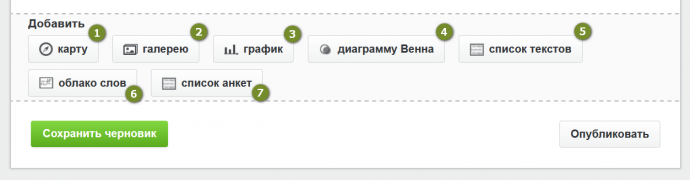

    • 7. Новые виджеты добавляются кнопками во вкладке «Результаты»

      Рис. 4. Кнопки добавления виджетов

    • 8. Нажимаем на кнопку виджета, который собираемся добавлять. Пусть это будет кнопка графика (3). График – это виджет, который требует серьёзной предварительной настройки.

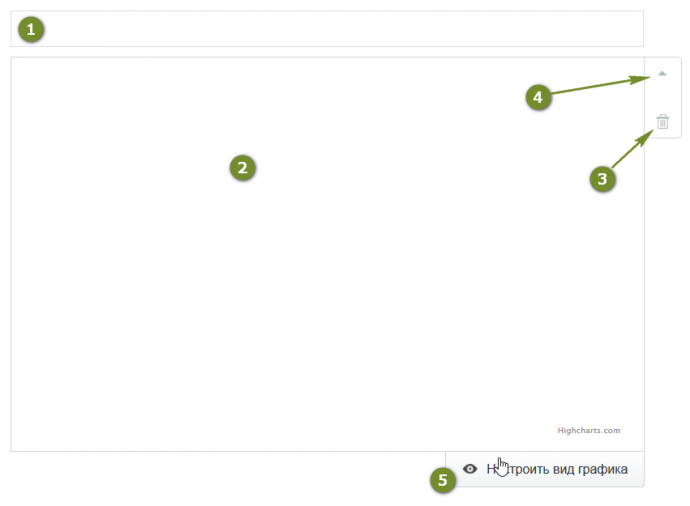

    • 9. С помощью графиков можно проанализировать вопросы с выбором вариантов ответов и вопросы с ответом в виде чисел и различных величин (расстояние, температура и т.д.), а также даты определённых событий. График, добавленный с помощью кнопки, пустой (2). В поле (1) надо написать название своего графика. Любой виджет можно удалить (3) или переместить относительно других виджетов на странице результатов (4). Откройте вкладку «Настроить вид графика» (5) для настройки.

      Рис. 5. Добавлен график

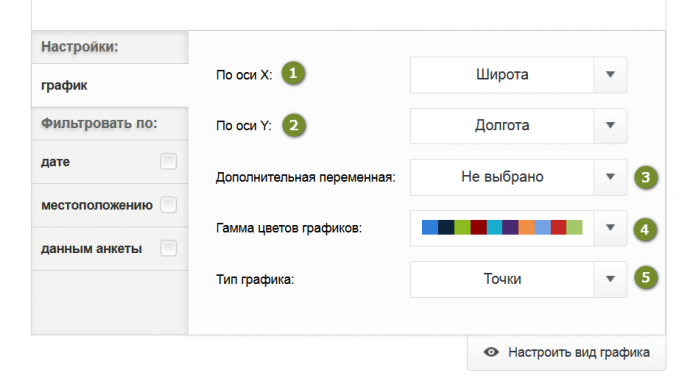

    • 10. По умолчанию по оси Х (1) выбрана широта, а по оси Y (2) – долгота. Нажмите на треугольничек возле слов широта и долгота и откроется список. В списке будут все вопросы, подходящего типа, и некоторые параметры. Разные параметры допустимы для разных типов графиков. Тип графика выбирается в поле (5).

      Рис. 6. Настройка графика

    • 11. Рекомендуем добавить некоторое количество собственных анкет, чтобы посмотреть, как будет выглядеть график.

    • 12. Для начала выбираем тип графика (5), так как разные параметры по осям доступны для разных типов графиков.

    • Разные массивы данных удобно отображать различными способами. Например, круговая диаграмма подойдёт, если нужно представить процентное соотношение участников, давших один из вариантов ответа. Для такого графика доступно отображение данных только одной переменной (ось Х).

      Если установить тип графика «гистограмма», то ось Y и дополнительная переменная разблокируются, что позволит нам редактировать их значения. Выбор дополнительной переменной (3) разбивает все данные на группы по указанному параметру.

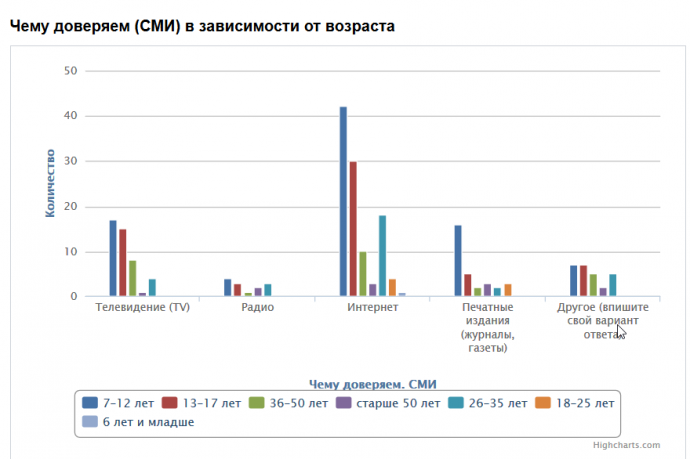

      Рис. 7. Гистограмма

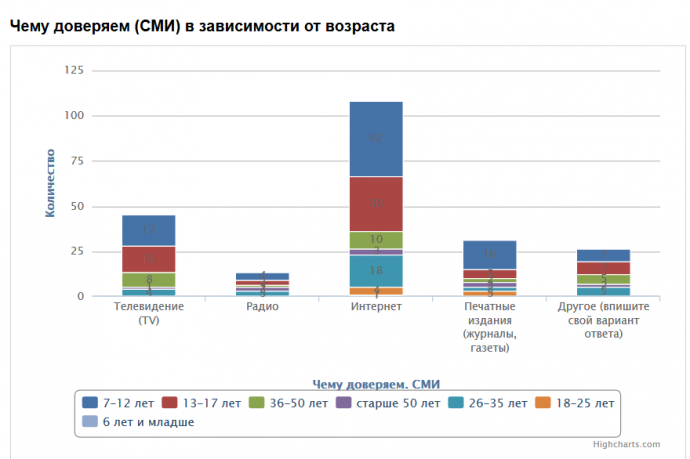

    • Если с такими же настройками оси и дополнительной переменной выбрать другой тип графика (например, «гистограмму-стек»), то те же данные, сгруппированные по тому же принципу, отобразятся иначе. Это удобно для проведения анализа результатов исследования.

      Рис. 8. Гистограмма-стек

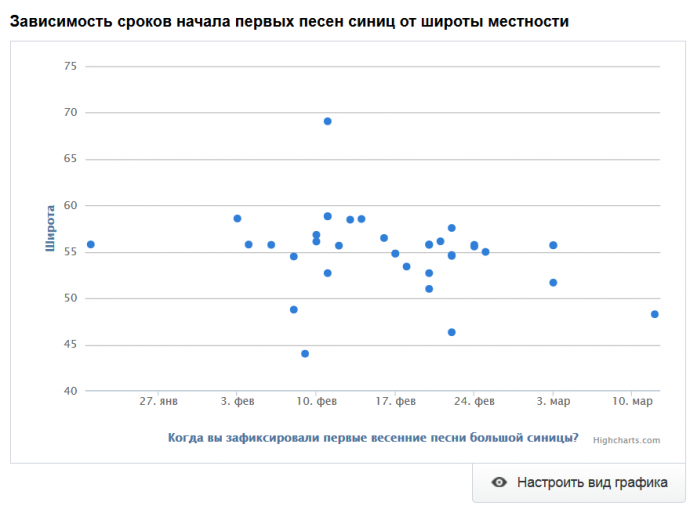

    • При выборе типа графика «точки» все данные выводятся на график.

      Рис. 9. Точки

    • Если же те же самые данные представить на графике типа «кривые», то произойдёт усреднение данных. Это необходимо учитывать при выборе типа графика, чтобы решить, каким образом вы хотите анализировать полученные в рамках исследования данные.

      Рис. 10. Кривые

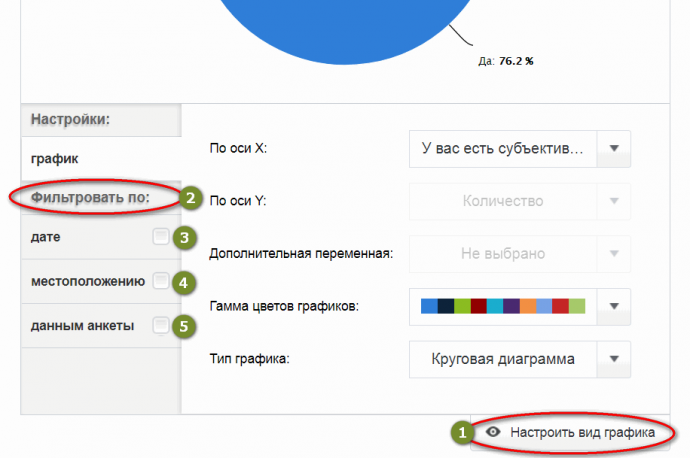

    • Как и в других виджетах вы можете выбрать, какие результаты отображать на вашей карте. Для этого в блоке «Настроить вид графика» (1) есть группа вкладок «Фильтровать по» (2).

      Для настройки графика вам доступны фильтры по дате отправке анкеты (3), по местоположению участника проекта (4) и по результатам проекта (5).

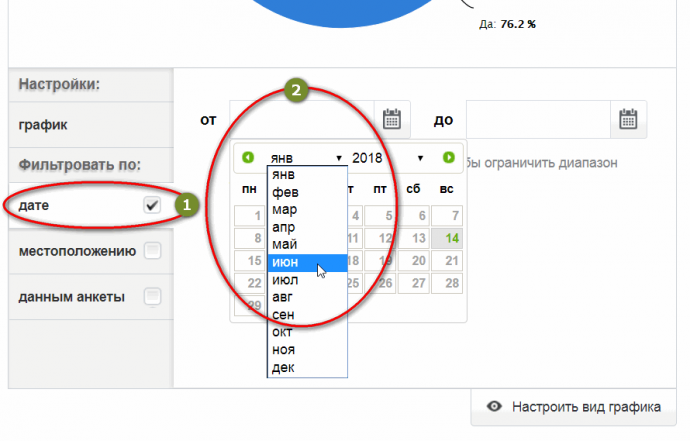

      Чтобы активировать фильтр, отметьте нужный параметр галочкой. Сейчас мы активировали фильтрацию результатов по дате (1). На вкладке надо с помощью календаря установить интервал от определённой даты до определённой даты. В результате на графике будут отображаться для анализа только результаты за выбранный интервал времени.

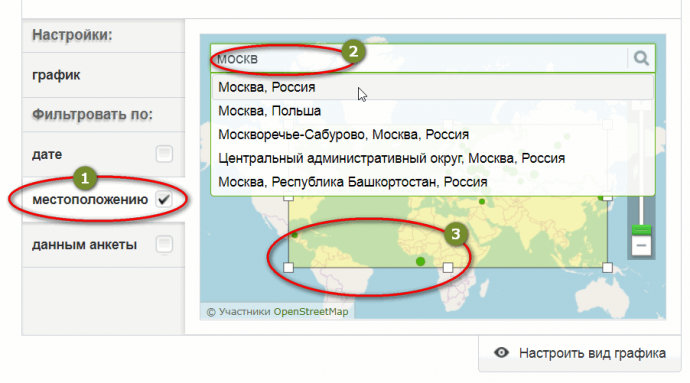

      Второй вариант фильтрации – проанализировать только данные из определённого региона. Для этого активируйте фильтр по местоположению (1). Вы можете выбрать определённый регион поиском по карте (2) или с помощью области выделения выбрать участок карты вручную (3).

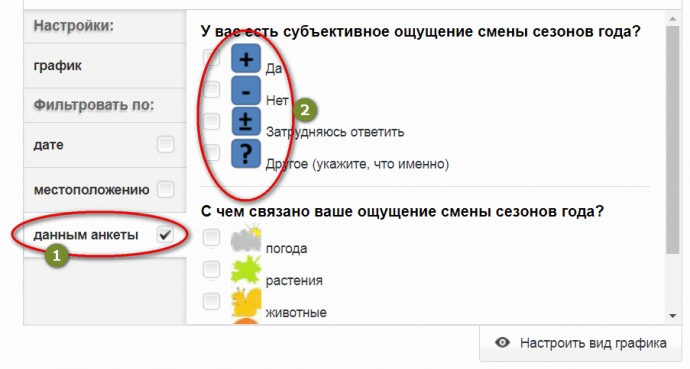

      Третья вкладка в фильтре результатов называется «Фильтровать по данным анкеты» (1). После активации фильтра вы увидите во вкладке все вопросы вашей анкеты и сможете выбрать те варианты ответов, которые хотите отображать на графике для анализа (2).

      Такие же фильтры есть на странице «Результаты» опубликованного проекта. Но если вы сами настроите фильтрацию результатов в проекте в режиме конструктора (причём это можно сделать как до публикации проекта, так и в уже опубликованном проекте, в котором содержится много данных) и сохраните свой проект, то все участники проекта в разделе результаты будут видеть только отмеченные вами данные.

      Обратите на это внимание при настройке результатов своего проекта, если вы хотите, чтобы все данные проекта были видны или наоборот отображалась только часть данных.

    • Настроить отображение результатов вашего исследования можно после публикации проекта, поэтому не огорчайтесь, если что-то не получилось с первого раза и обязательно продолжайте работать с разделом конструктора «Результаты».

    • Мы всегда рады новым пользовательским проектам участников ГлобалЛаб!
